Уклон кровли зданий
СОДЕРЖАНИЕ:
- Что такое уклон кровли?
- Как определить уклон кровли?
- Оптимальные уклоны кровли
- Уклоны кровель в зависимости от применяемых материалов
Уклон кровли. Формулы для определения уклона кровли
Что такое уклон кровли?
Одна из главных характеристик скатной крыши это УКЛОН КРОВЛИ.
Уклон кровли - это угол между скатом кровли и горизонтальной плоскостью. Он измеряется в градусах или процентах и напрямую влияет на эксплуатационные характеристики кровли. Например, слишком маленький уклон может привести к застою воды, а слишком большой — увеличить ветровую нагрузку.
Как определить уклон кровли?
Уклон кровли в % можно рассчитать по формуле:
Уклон кровли = (Высота конька / (Длина ската / 2)) * 100%.
Для определения уклона в градусах необходимо определить cos угла α:
cos α° = a/c [прилежайший катет/ гипотенузу], а далее по таблицам Брадиса (их еще называют тригонометрические таблицы углов) можно найти угол ската кровли

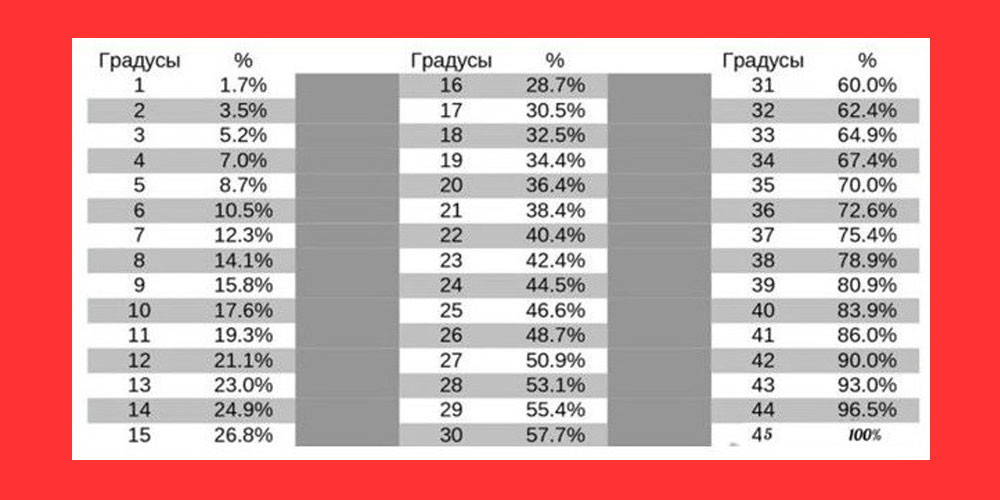

Соответствие уклона крыш в градусах и процентах.
Оптимальные уклоны кровли
Некоторые примеры оптимального уклона для разных кровельных материалов:
- Металлочерепица. Оптимальный уклон для неё составляет 12–45 градусов.
- Гибкая черепица. Требует уклона не менее 11 градусов.
- Профнастил. Минимальный уклон составляет 8 градусов, однако для обеспечения лучшей надёжности рекомендуется выбирать угол не менее 10 градусов.
- Керамическая черепица. Оптимальный уклон для неё — 22–60 градусов.
- Фальцевая кровля. Подходит для уклонов от 7 градусов, однако для обеспечения долговечности рекомендуется выбирать угол не менее 14 градусов.
Уклоны кровель в зависимости от применяемых материалов
Уклоны кровель в зависимости от применяемых материалов приведены в таблице 4.1 СП 17.13330.2017 Кровли. Актуализированная редакция СНиП II-26-76 (с Изменениями N 1, 2, 3)

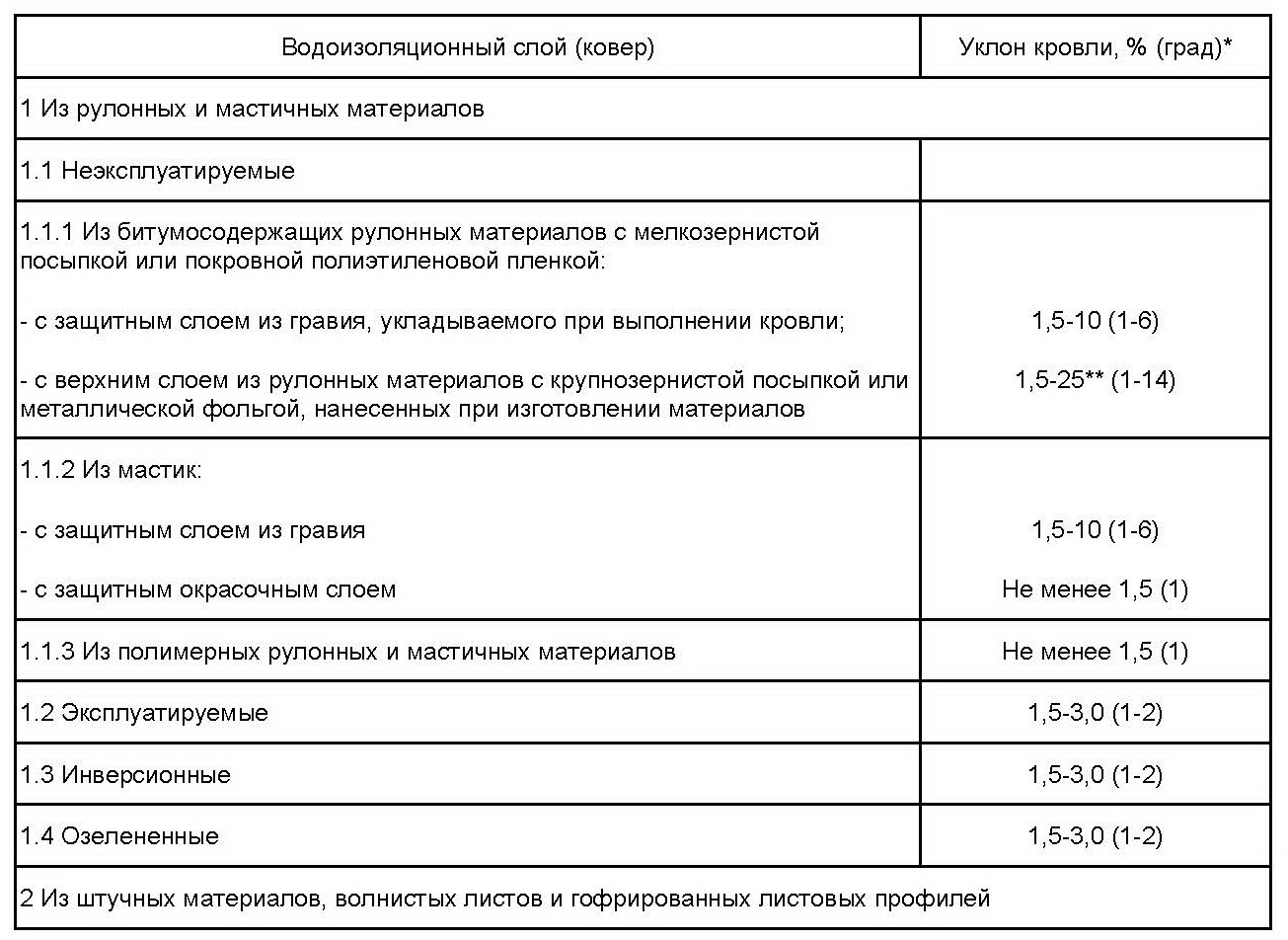

Таблица 4.1 Уклоны кровель в зависимости от применяемых материалов (начало)

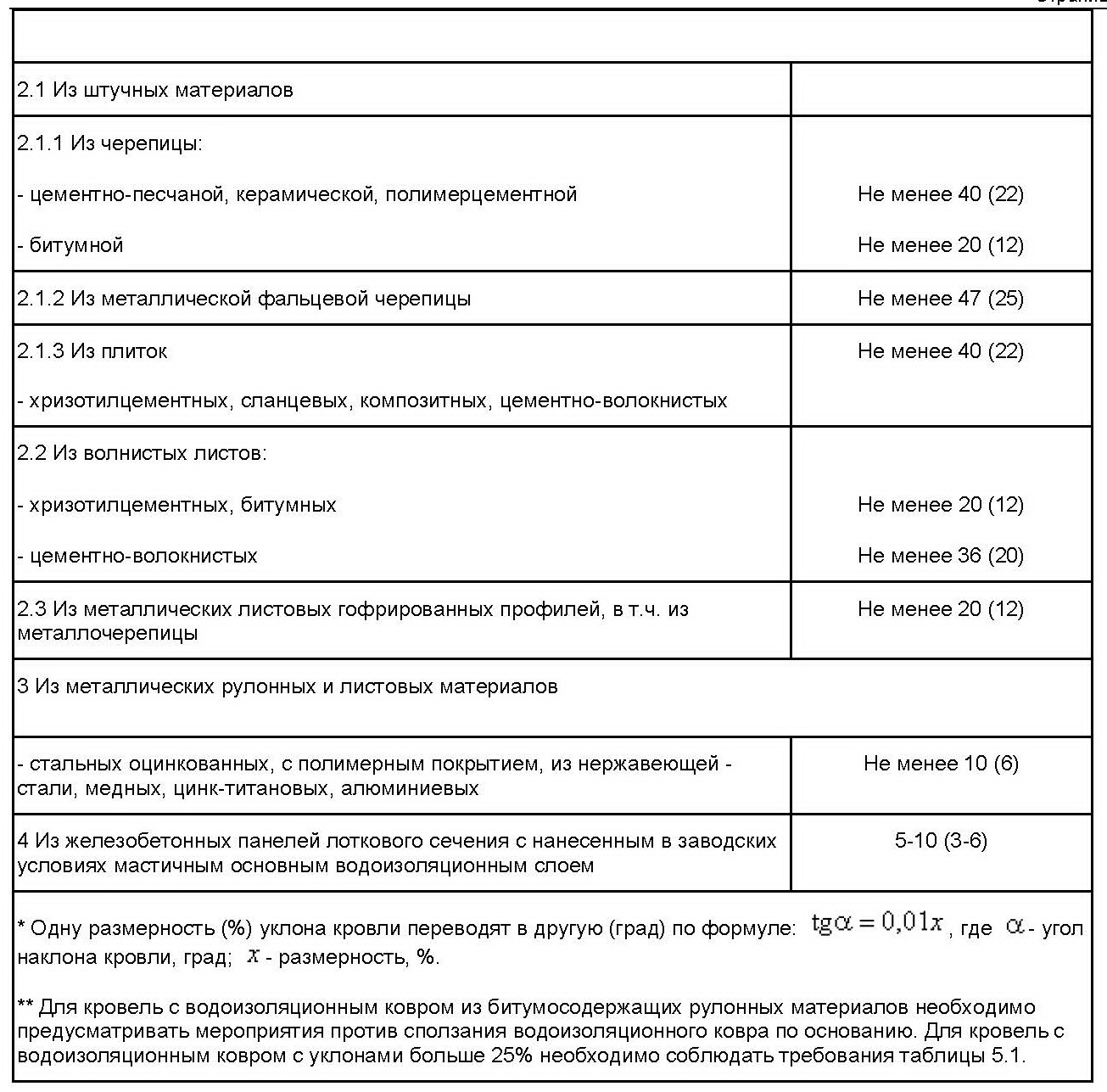

Таблица 4.1 Уклоны кровель в зависимости от применяемых материалов (окончание)
